柱式力傳感器原理



　　金屬在受力情況下都會發生微形變，而只要這個力在金屬材料的失效應力范圍內，它在力值消除后，基本上能恢復到形變前的狀態，而傳感器就是在金屬彈性體上黏貼應變片來檢測力的大?。簭椥泽w(彈性元件，敏感梁)在外力作用下產生彈性變形，使粘貼在他表面的電阻應變片(轉換元件)也隨同產生變形，電阻應變片變形后，它的阻值將發生變化(增大或減小)，再經相應的測量電路把這一電阻變化轉換為電信號(電壓或電流)，從而完成了將外力變換為電信號的過程。

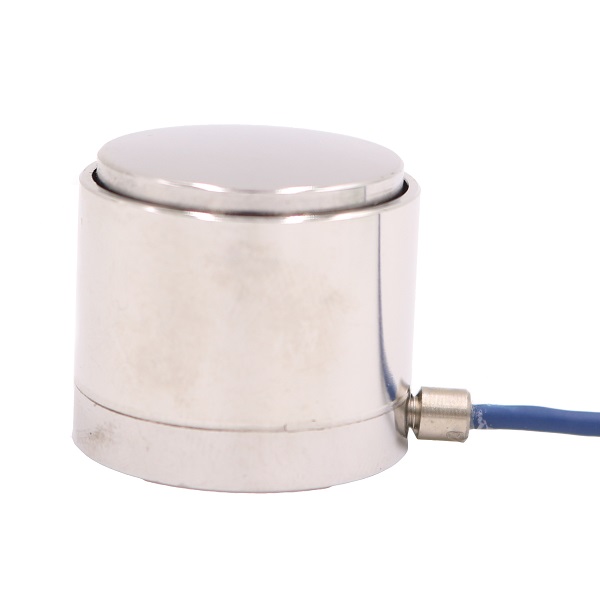

柱形拉壓力傳感器，結構緊湊，不容易松動

       小柱式力傳感器結構優點

　　1、柱式拉力傳感器結構簡單緊湊，體積小，重量輕，堅固耐用，使用壽命長，是其他結構的測力傳感器難以具有的。



　　2、柱式拉力傳感器彈性體的幾何形狀簡單，設計計算、機械加工、表面處理都非常簡單，很多廠家都可以生產這種產品。



　　3、柱式拉力傳感器剛性好，固有頻率高，動態響應好，在動態力的測量方便效果明顯。



　　4、柱式拉力傳感器的計量軸線與負荷方向重合，不存在固止邊界條件對它的影響和約束。所以柱式拉力傳感器有比其它任何結構的傳感器體積小得多，輸出的不重復度誤差和滯后誤差也減小許多。



　　5、柱式拉力傳感器工藝上采用單層膜片或雙層膜片焊接密封處理后，具有很好的抗側、抗扭能力。所以，它的方位誤差可做得比其它任何結構傳感器都小。



　　6、柱式拉力傳感器對振動不敏感，一般使用清晰度下可允許3g的振動；抗過載能力和抗沖擊能力均優于其它任何其他結構的傳感器，產品不容易損壞。


　　接線圖



　　1.接放大器

　　如圖所示，柱式力傳感器內部是一個電橋，輸出有四根線，EXC+和EXC-接激勵電源，也就是給傳感器供電，一般是給5V或者10V的直流電壓；SIG+和SIG-為信號輸出，傳感器輸出信號很小，一般只有幾個mV，所以我們通常會接一個信號放大器，就可以輸出標準的電壓或者電流信號，比如±5V，±10V，4-20mA，當然也有RS232/RS485等各種數字信號輸出



　　2.接儀表

　　如圖所示，傳感器和儀表的接線方法與放大器基本相同，不同的是，儀表可以輸出開關量信號，方便做一些簡單的自動化控制。


     數字量輸出

     可以看出，力傳感器本身都是輸出微小模擬信號，但是和放大器匹配之后，就可以輸出各種數字信號了，比如RS232，RS485，Canbus，以太網，無線藍牙，WiFi等等。


   選型表

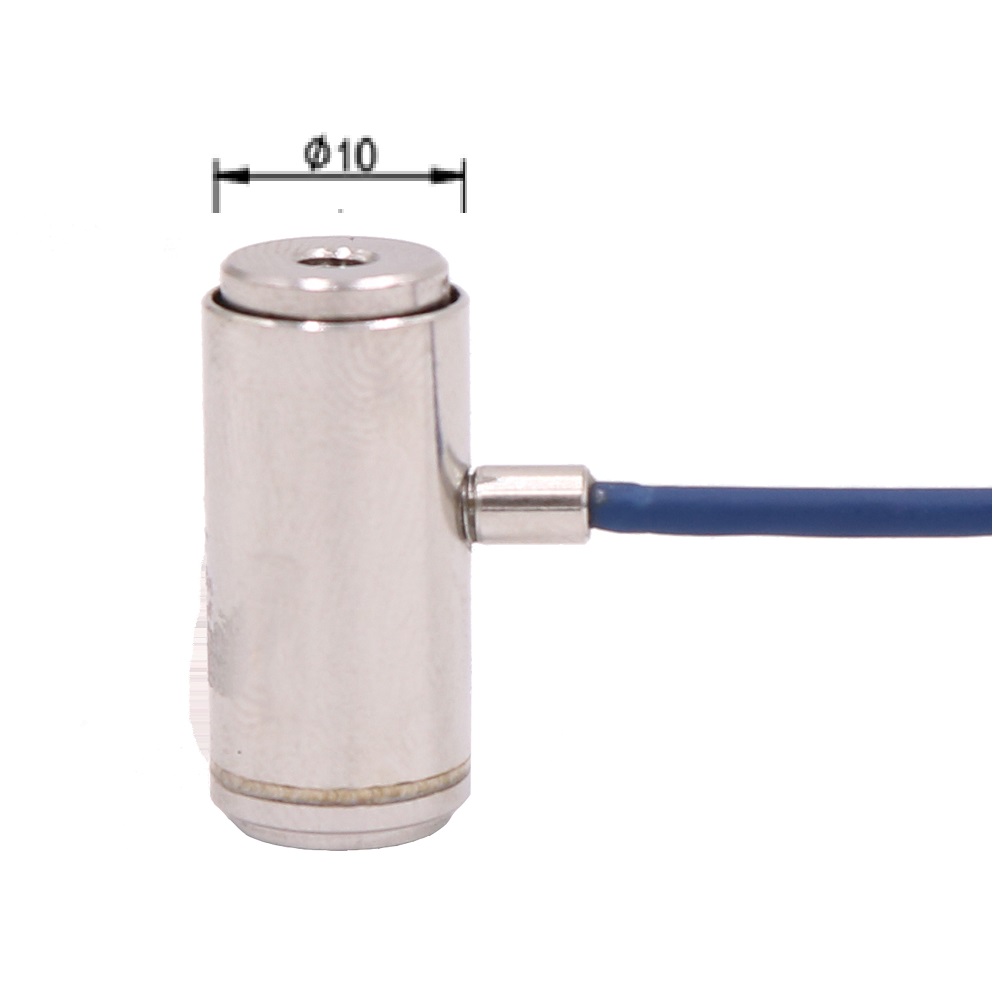

JC10柱形拉壓力傳感器

量程：10，20，30，50N
精度：0.1%F.S.
材料：不銹鋼
尺寸：直徑10mm
靈敏度：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

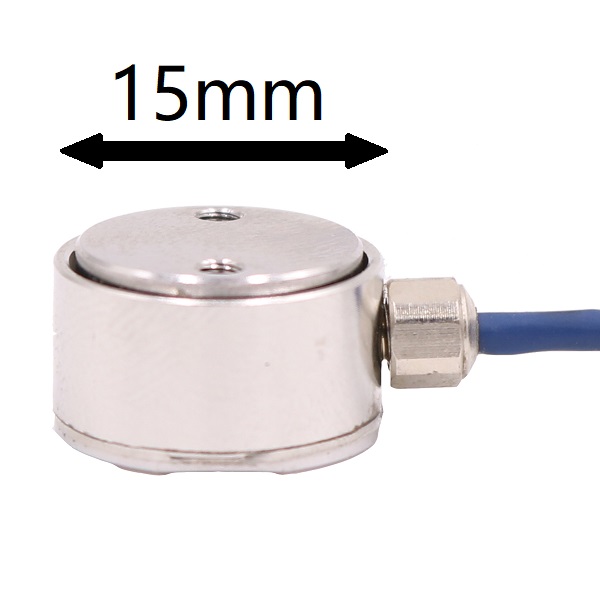

JC15緊湊拉壓力傳感器

量程：10，20，50，100，200N
精度：0.05%F.S.
材料：不銹鋼
尺寸：直徑15mm，高度9mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

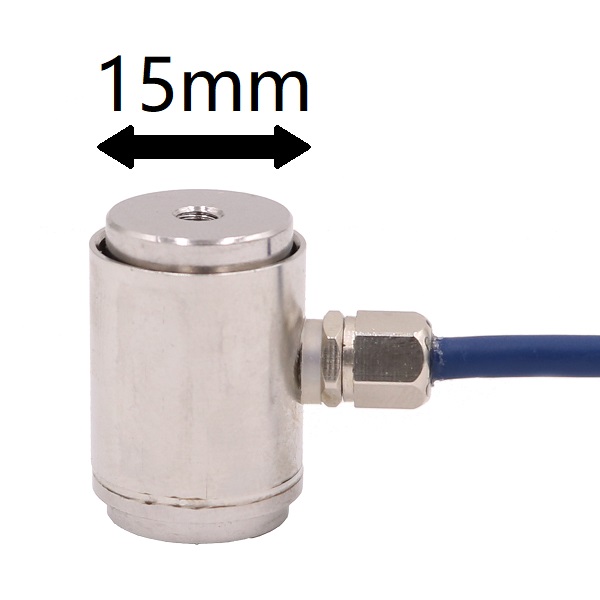

JC15A微小型測力傳感器

量程：1,2,3,5,50,10,20,30,50KG
精度：0.05%F.S.
材料：不銹鋼
尺寸：直徑15mm，高度22mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

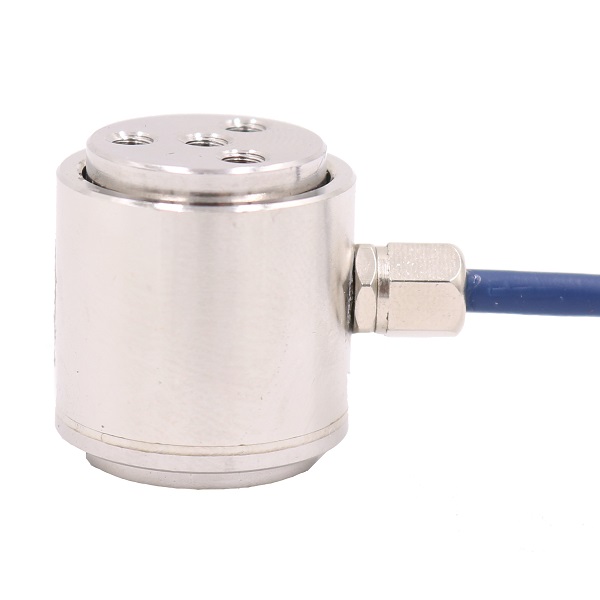

JC20微型拉壓力傳感器

量程：20，50，100，200，300，500N，1KN，2KN
精度：0.05%F.S.
材料：不銹鋼
尺寸：直徑20mm，高度22mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

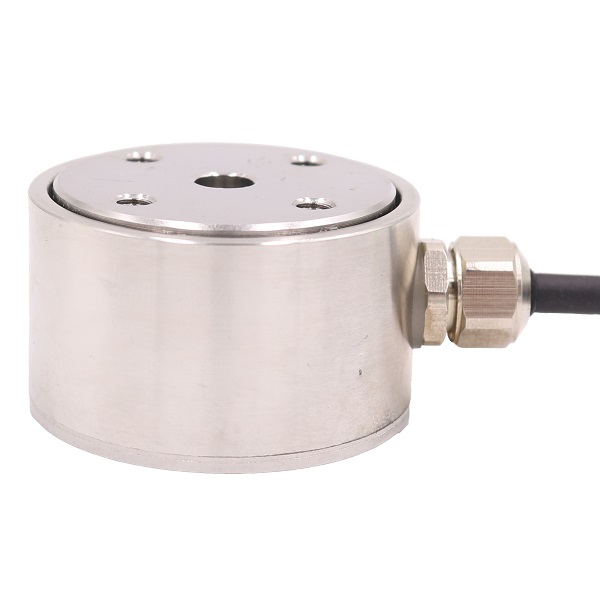

JC22小尺寸大量程力傳感器

量程：10，20，50，75，100，150KN
精度：0.5%F.S.
材料：不銹鋼
尺寸：直徑15.9-31.8mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

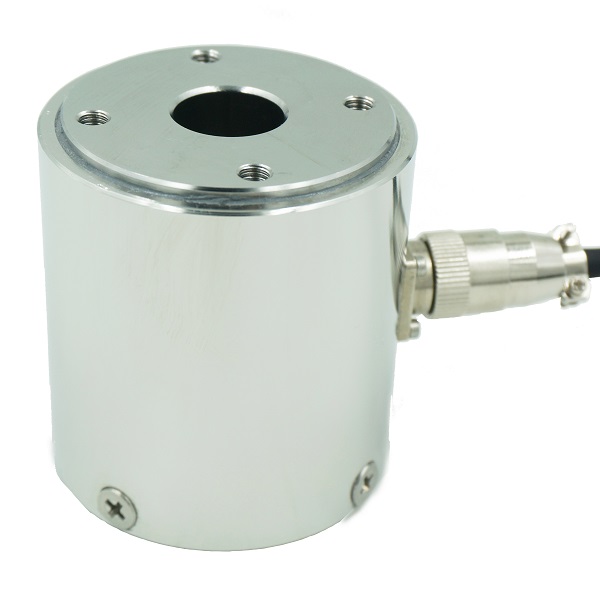

JC41法蘭型

量程：0.1,0.2,0.5,1,2,5,10,20kN
精度：0.1%F.S.
材料：不銹鋼
尺寸：直徑41mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

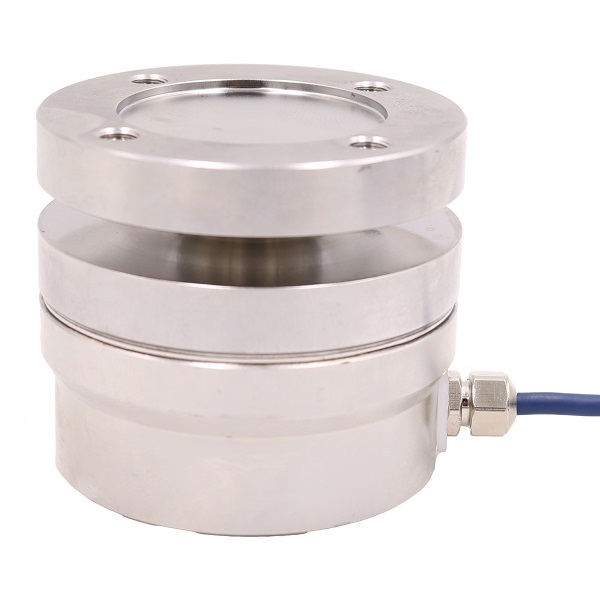

JC54法蘭大量程

量程：0.5,1,2,3,5,10,20,30,50,100KN
精度：0.1%F.S.
材料：不銹鋼
尺寸：直徑54-95mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

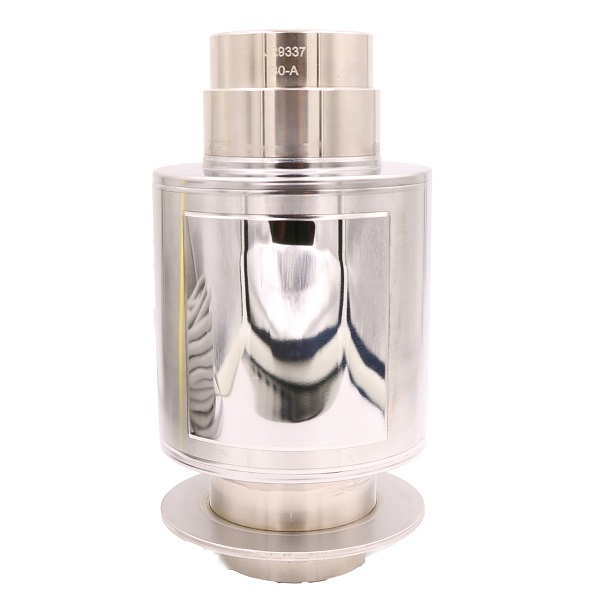

JC75汽車衡,軌道衡，拉壓力傳感器

量程：10，20，30，50t
精度：0.02%F.S.
材料：不銹鋼
尺寸：直徑75.6mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等
全激光焊封，IP68防水

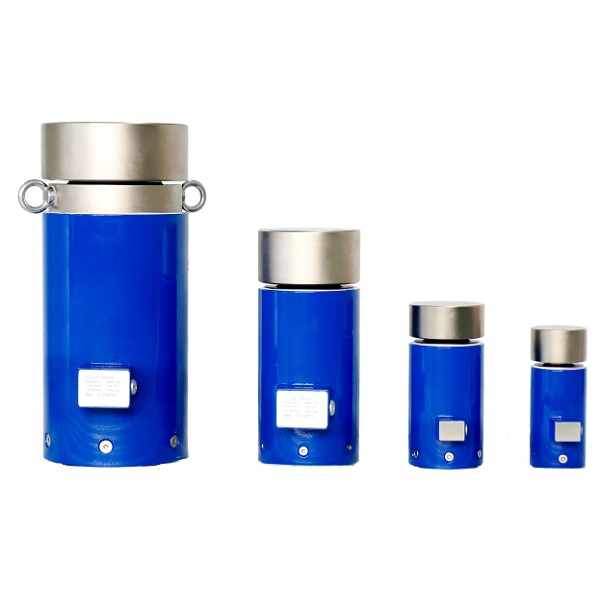

JCH超大量程

量程：50kN,100kN, 200 kN, 300kN, 500 kN,

1 MN,2MN, 5 MN, 10 MN, 20MN,50MN

精度：0.02%F.S.
材料：不銹鋼
尺寸：直徑54-488mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等
全激光焊封，IP67防水

JC62大量程

量程：5，10，20，50，100KN
精度：0.2%F.S.
材料：不銹鋼
尺寸：直徑40-62mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等
