S型傳感器接線圖



　　1.接放大器

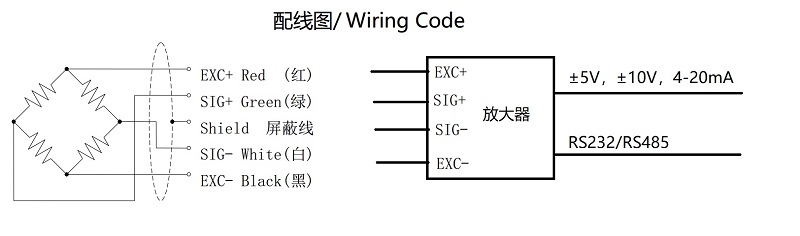

　　如圖所示，S型力傳感器內部是一個電橋，輸出有四根線，EXC+和EXC-接激勵電源，也就是給傳感器供電，一般是給5V或者10V的直流電壓；SIG+和SIG-為信號輸出，傳感器輸出信號很小，一般只有幾個mV，所以我們通常會接一個信號放大器，就可以輸出標準的電壓或者電流信號，比如±5V，±10V，4-20mA，當然也有RS232/RS485等各種數字信號輸出



　　2.接儀表

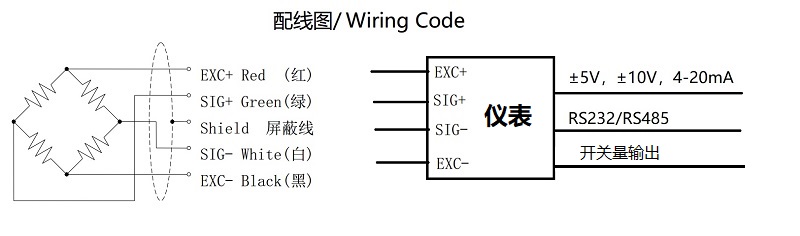

　　如圖所示，傳感器和儀表的接線方法與放大器基本相同，不同的是，儀表可以輸出開關量信號，方便做一些簡單的自動化控制。

　　S型力傳感器原理



　　傳感器基于這樣一個原理：彈性體(彈性元件，敏感梁)在外力作用下產生彈性變形，使粘貼在他表面的電阻應變片(轉換元件)也隨同產生變形，電阻應變片變形后，它的阻值將發生變化(增大或減小)，再經相應的測量電路把這一電阻變化轉換為電信號(電壓或電流)，從而完成了將外力變換為電信號的過程。


      S型力傳感器選型

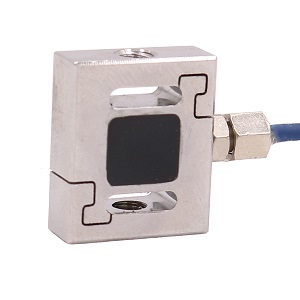

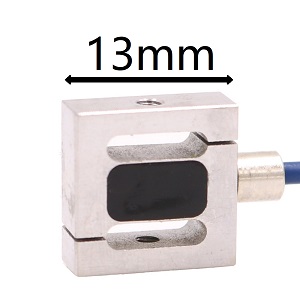

JSN微小S型拉壓力傳感器

量程：1,2.5,5,10,20,50,100,200,300,500N
精度：0.05%F.S.
材料：不銹鋼或鋁合金
尺寸：13*13mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

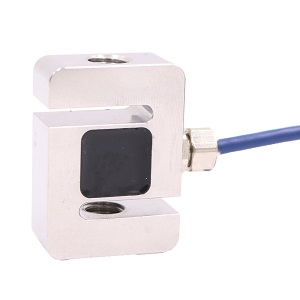

JSM迷你小S型稱重傳感器

量程：1,2.5,5,10,20,50,100,200,300,500N
精度：0.05%F.S.
材料：不銹鋼或鋁合金
尺寸：19.1*16mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

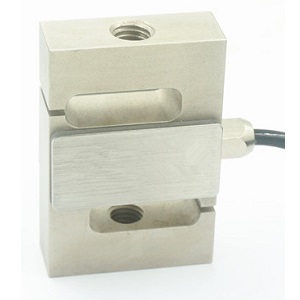

JSG小型測力傳感器

量程：50,100,200,500,1000,2000N
精度：0.05%F.S.
材料：不銹鋼
尺寸：35*25mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

價格：400

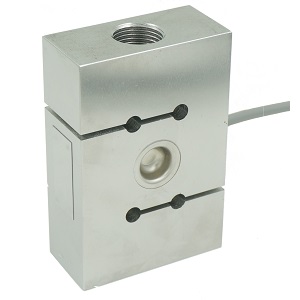

JSB稱重傳感器

量程：50,100,200,500,1000,2000,3000,5000kg
精度：0.05%F.S.
材料：不銹鋼
尺寸：50.8-76.2mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等
IP68防水

JSC大量程稱重測力傳感器

量程：25,50,100,200,250,500kg

0.75,1,1.5,2,2.5,5,10t

精度：0.5%F.S.
材料：不銹鋼
尺寸：直徑15.9-31.8mm
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等
